TL431是一种三端可调式精密并联稳压器，也被称为可调式精密基准电压源。它的主要功能是提供一个稳定、精确且可调的参考电压，常用于电源稳压、过压保护、恒流源、基准电压源等电路中。

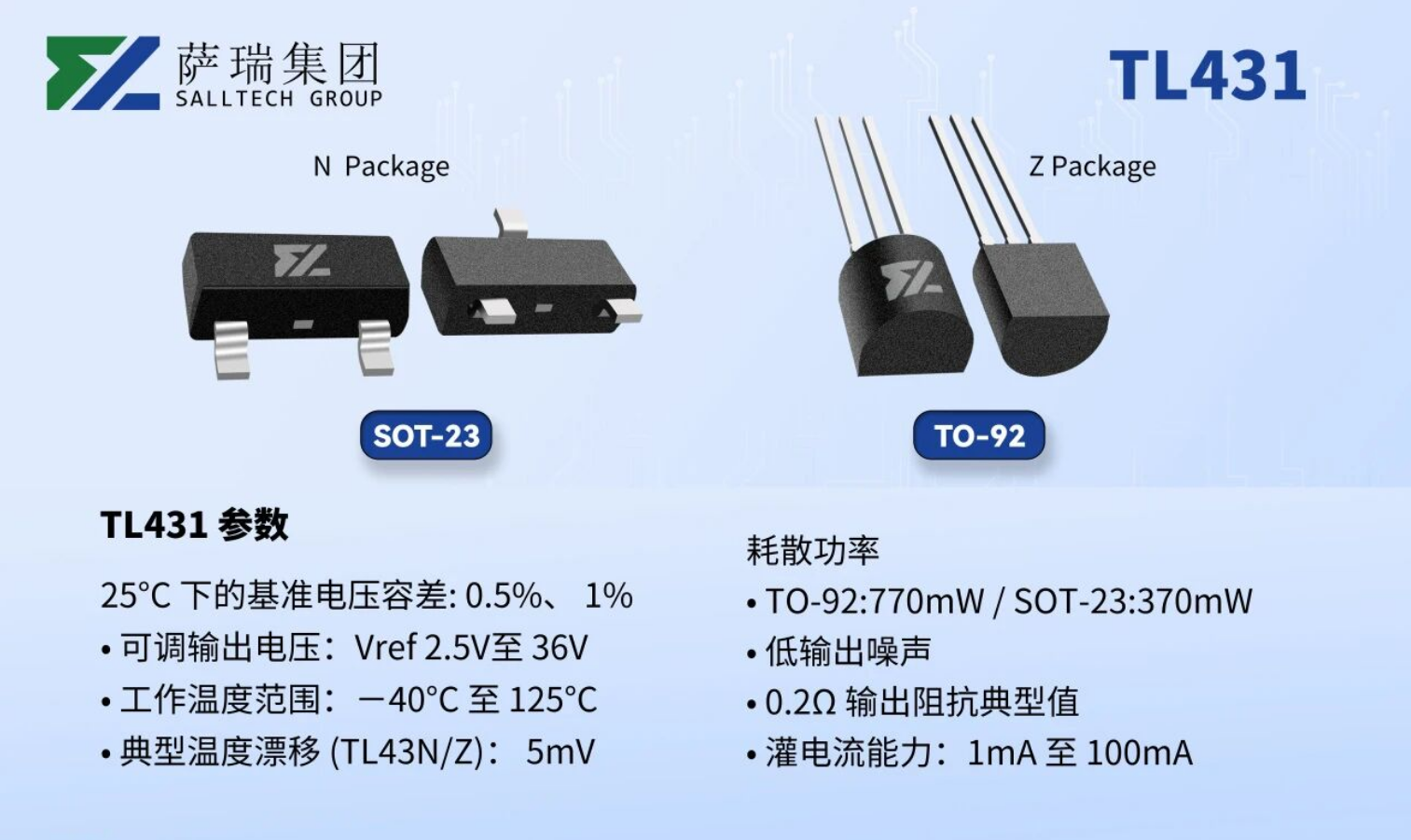

在适用的汽车级、商用级和军用级温度范围内均可满足规定的热稳定性。可以通过两个外部电阻器将输出电压设置为介于 Vref（约为2.5V）和 36V 之间的任意值。其输出阻抗典型值均为 0.2Ω。此类器件的有源输出电路具有非常明显的导通特性，因此非常适合用于替代许多应用中的齐纳二极管，例如板载稳压器、可调节电源和开关电源。

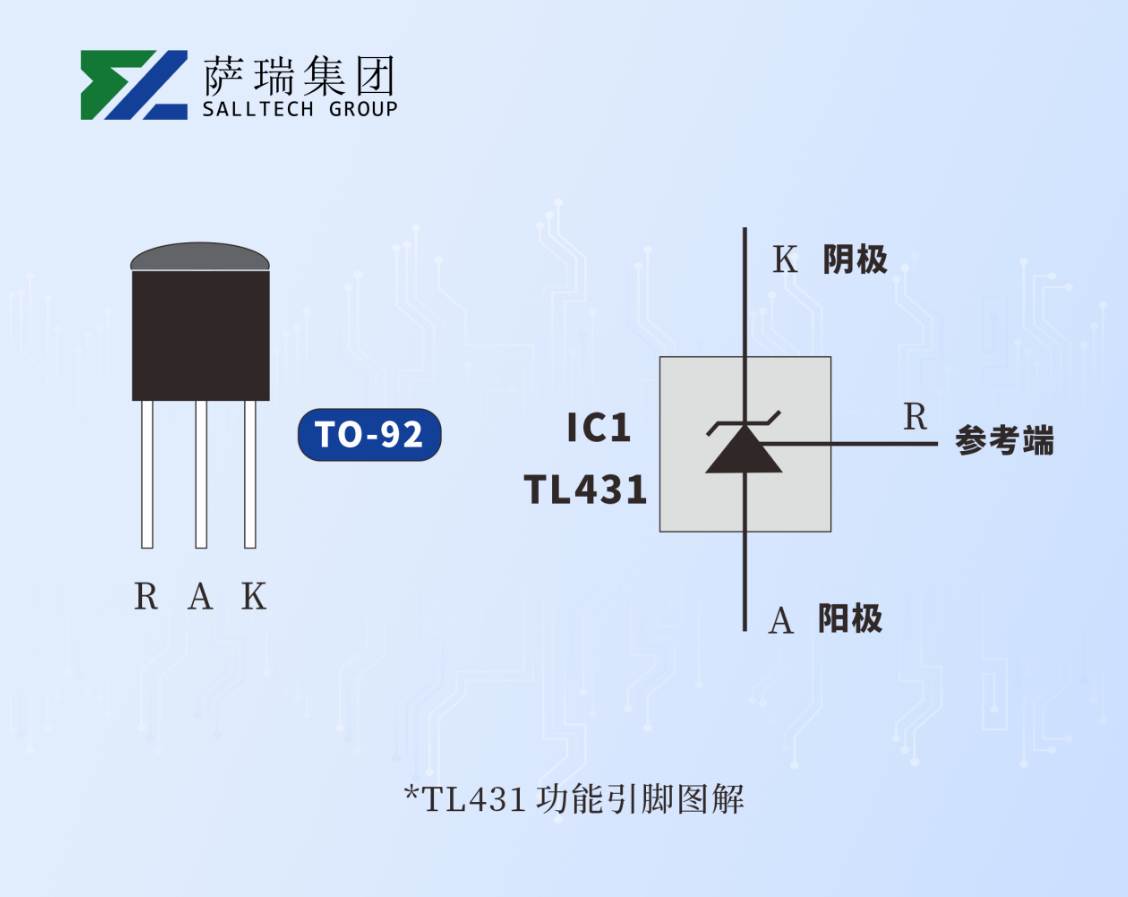

TL431 功能引脚图解
TL431 有三个引脚，分别是：
阴极（Cathode，K）
阳极（Anode，A）
参考端（Reference，REF）

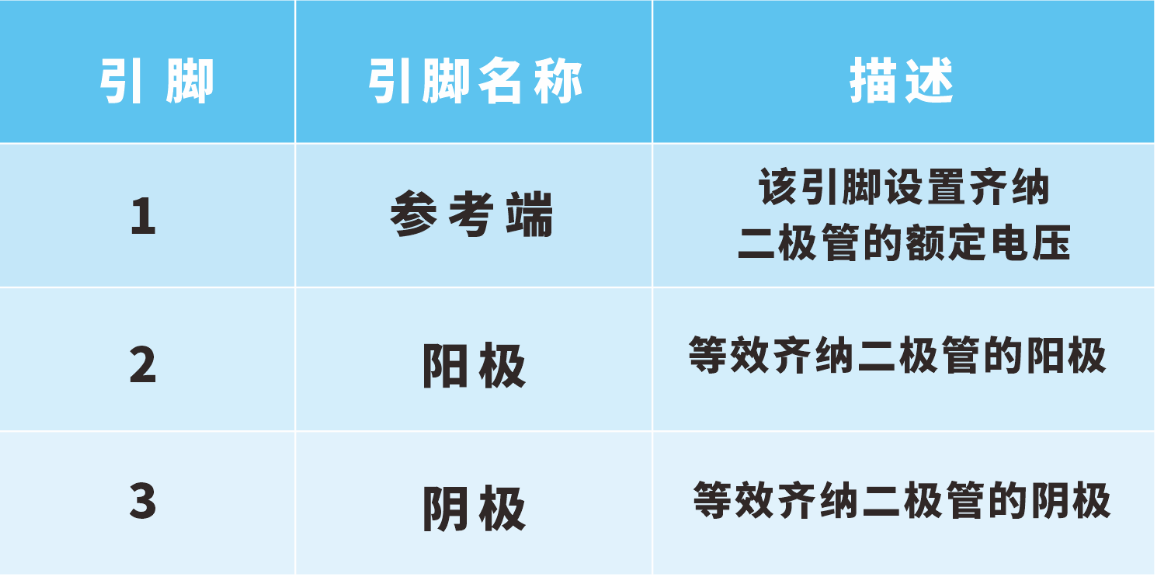

引脚功能：
阴极（K）： 电流从阴极流出，起控制作用。
阳极（A）： 电流从阳极流入，连接到电路的负极或地。
参考端（REF）： 用于调整输出电压，通过连接外部电阻网络来设定所需的输出电压。
TL431 内部电路图
可以看出，它由多极放大电路、偏置电路、补偿和保护电路组成，其中晶体管V1构成输入极，V3、V4、V5构成稳压基准，V7和V8组成的镜像恒流源与V6、V9构成差分放大器作中间级，V10、V11形成复合管，构成输出，其它一些电阻、电容、二级管分别起偏置、补偿和保护作用，在原理上它是一个单端输入、单端输出直流放大器。

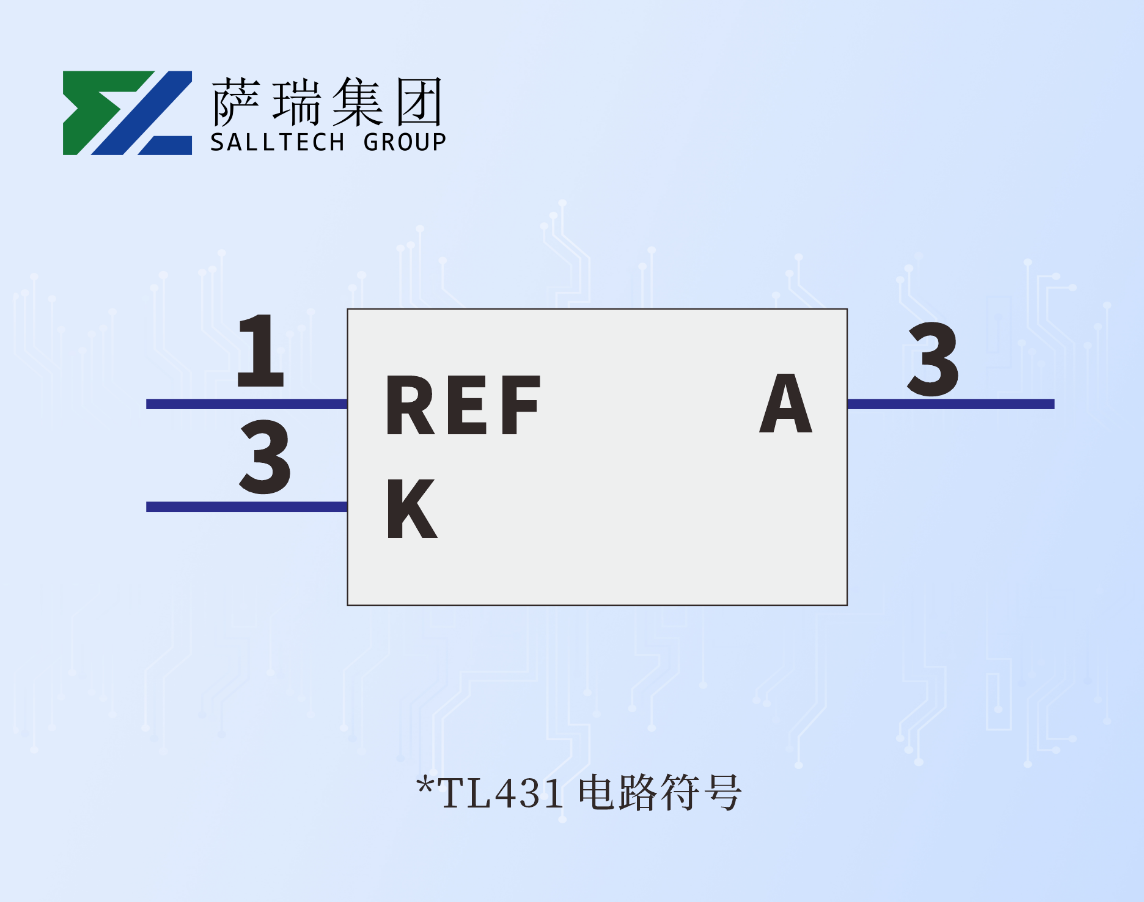

TL431 电路符号

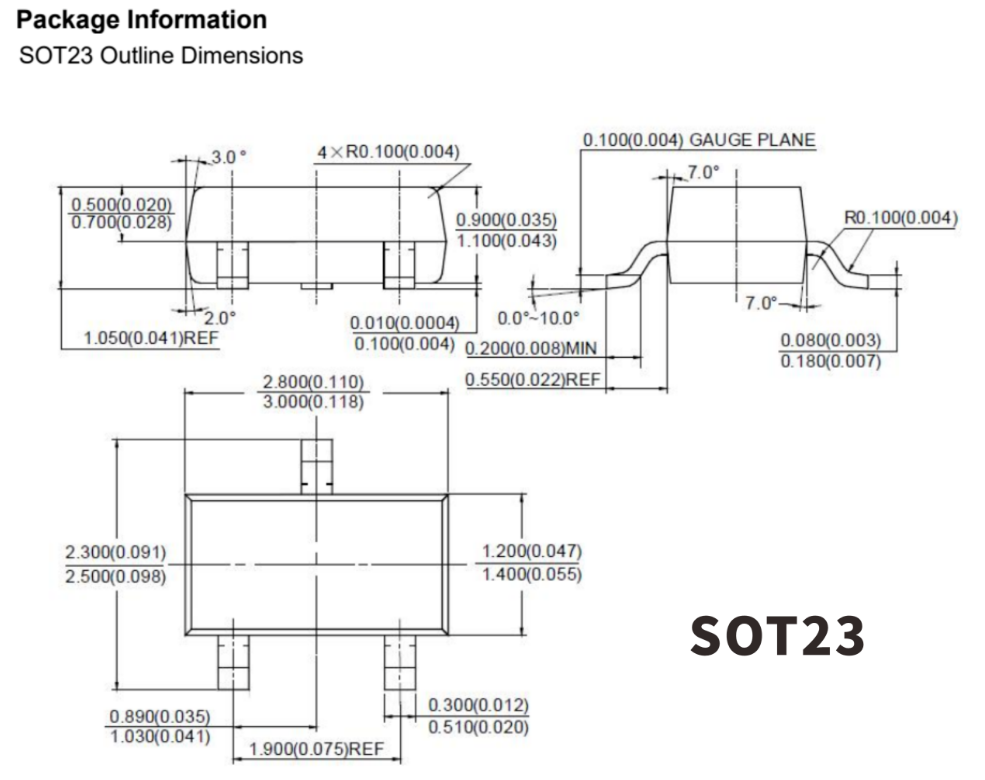

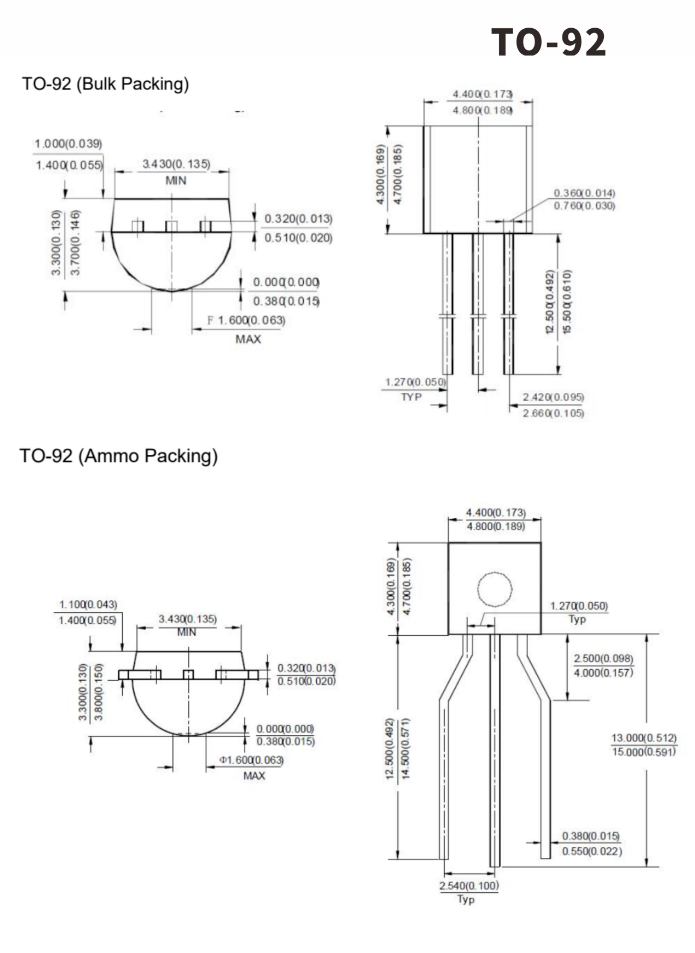

TL431 封装封装

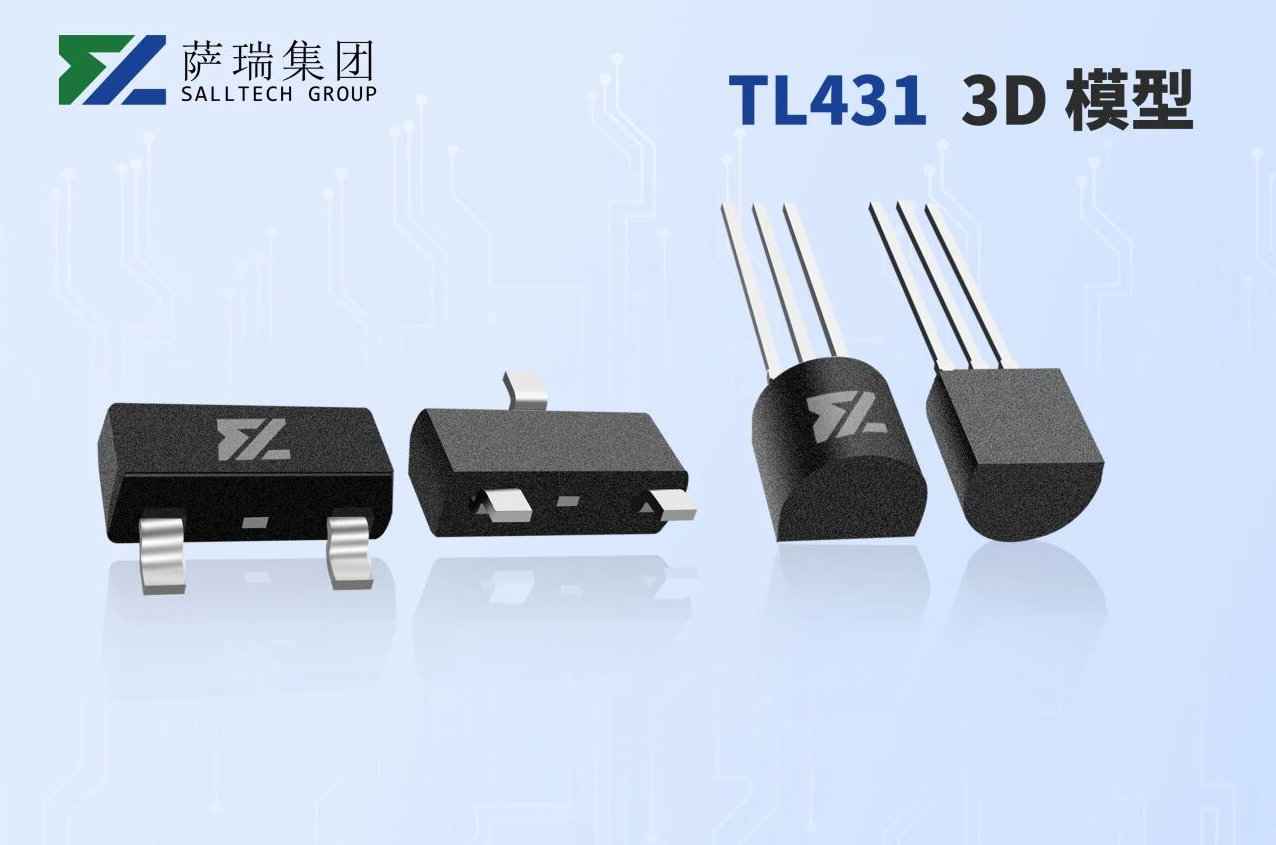

TL431 PCB 3D 模型
TL431 工作原理详解
基本原理：

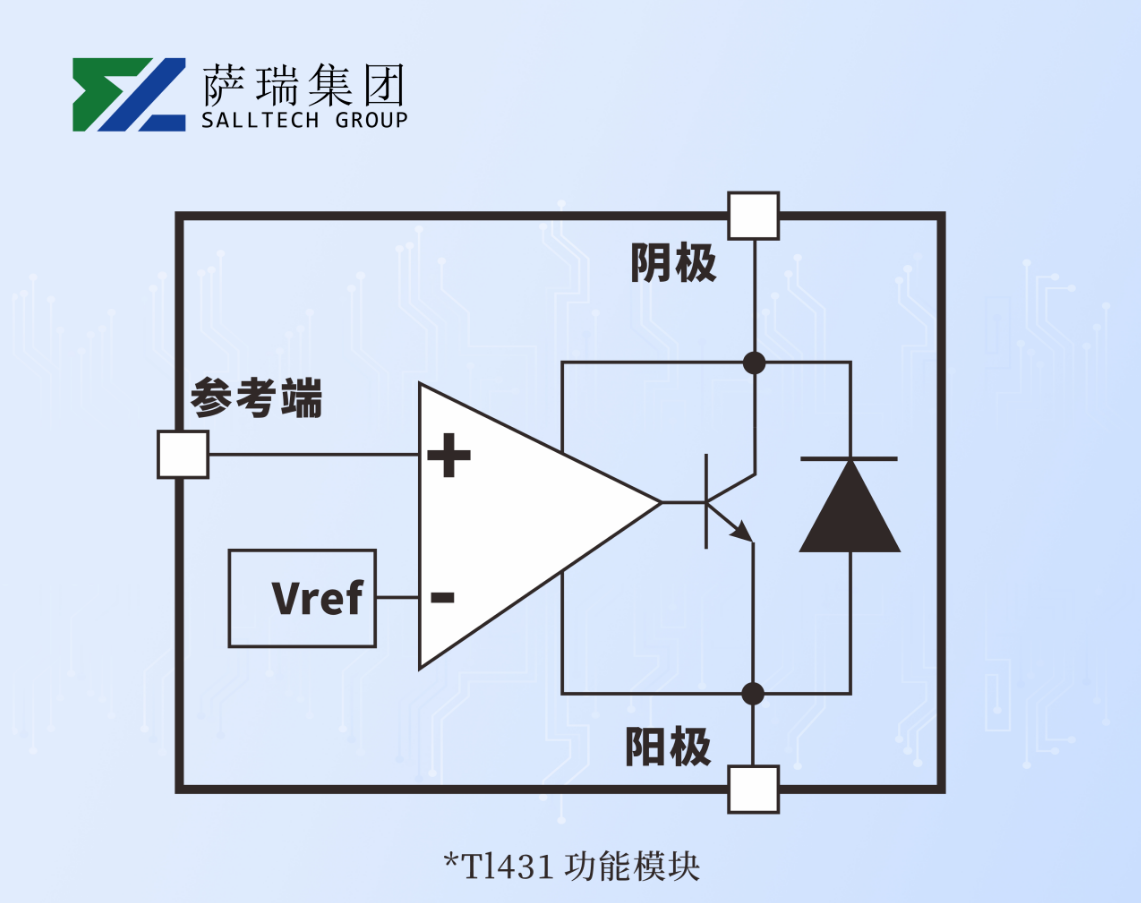

TL431 的工作原理类似于一个可调节的齐纳二极管。它内部包含一个精密的 2.5V 基准电压源和一个运算放大器。当基准端（REF）电压达到 2.5V 时，运算放大器控制阴极（K）导通，使阴极和阳极之间产生电流，从而稳定输出电压。
电压设定公式：
通过外部分压电阻 R1 和 R2，可以设定 TL431 的输出电压 VOUT：
VOUT=VREF×(1+R2R1)+IREF×R1
VREF：内部基准电压，典型值为 2.5V。
IREF：基准端的偏置电流，通常很小，可忽略。
工作过程：
初始状态：当电路加电后，TL431 尚未导通，阴极和阳极之间无电流。
电压建立：通过外部电阻分压，REF 电压开始上升。
导通条件：当 REF 电压达到 2.5V，内部运算放大器使阴极导通。
稳压过程：TL431 调节阴极电流，使 REF 电压稳定在 2.5V，从而稳定输出电压。
所以 TL431 的工作原理是：
当输入电压增加时，输出电压增加，输出采样增加。这时，内部电路被调整以增加流过自身的电流，这也增加了电流限制电路。结果，限流电阻的电压降增加，输出电压等于输入电压减去限流电阻，压降的增加导致输出电压下降。从而实现电压调节。
