萨瑞新品｜7V系列 SEU 系列高速 ESD 二极管：10Gbps + 高速接口专用，双向 + 单向双款齐发

发布时间：2026-07-07 | 浏览量：30

随着 USB4、USB3.x、Thunderbolt 4、HDMI、MIPI、车载 SerDes、车载以太网等高速接口全面普及，10Gbps + 传输对信号完整性与 ESD 防护提出双重严苛要求。

江西萨瑞微电子推出SEU0721P1（双向）+ SEU0731P1（单向） 两款 DFN1006-2L 超小型 ESD 保护二极管，专为高速信号链路打造，超低电容、高钳位、强防护，覆盖单端 / 差分全场景高速 I/F 保护需求。


核心优势：突破权衡，高速与保护兼得

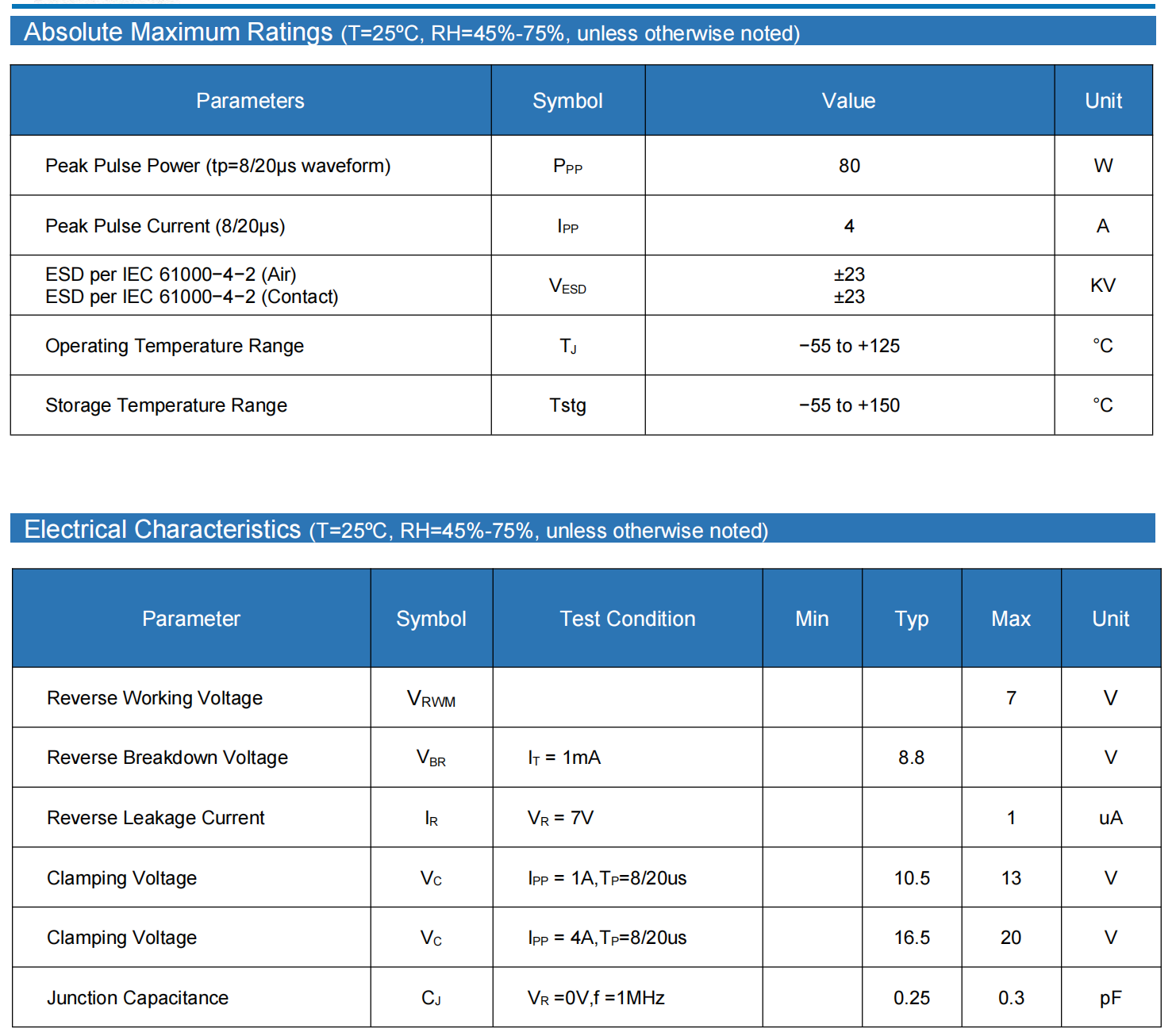

SEU0721P1｜双向 ESD 二极管

  • 类型：双向

  • 结电容：典型 0.25pF，Max 0.3pF（0.2pF 级）

  • ESD 防护：IEC61000-4-2 ±23kV（空气 / 接触）

  • 峰值脉冲电流：4A（8/20μs）

  • 封装：DFN1006-2L 无引脚小型化

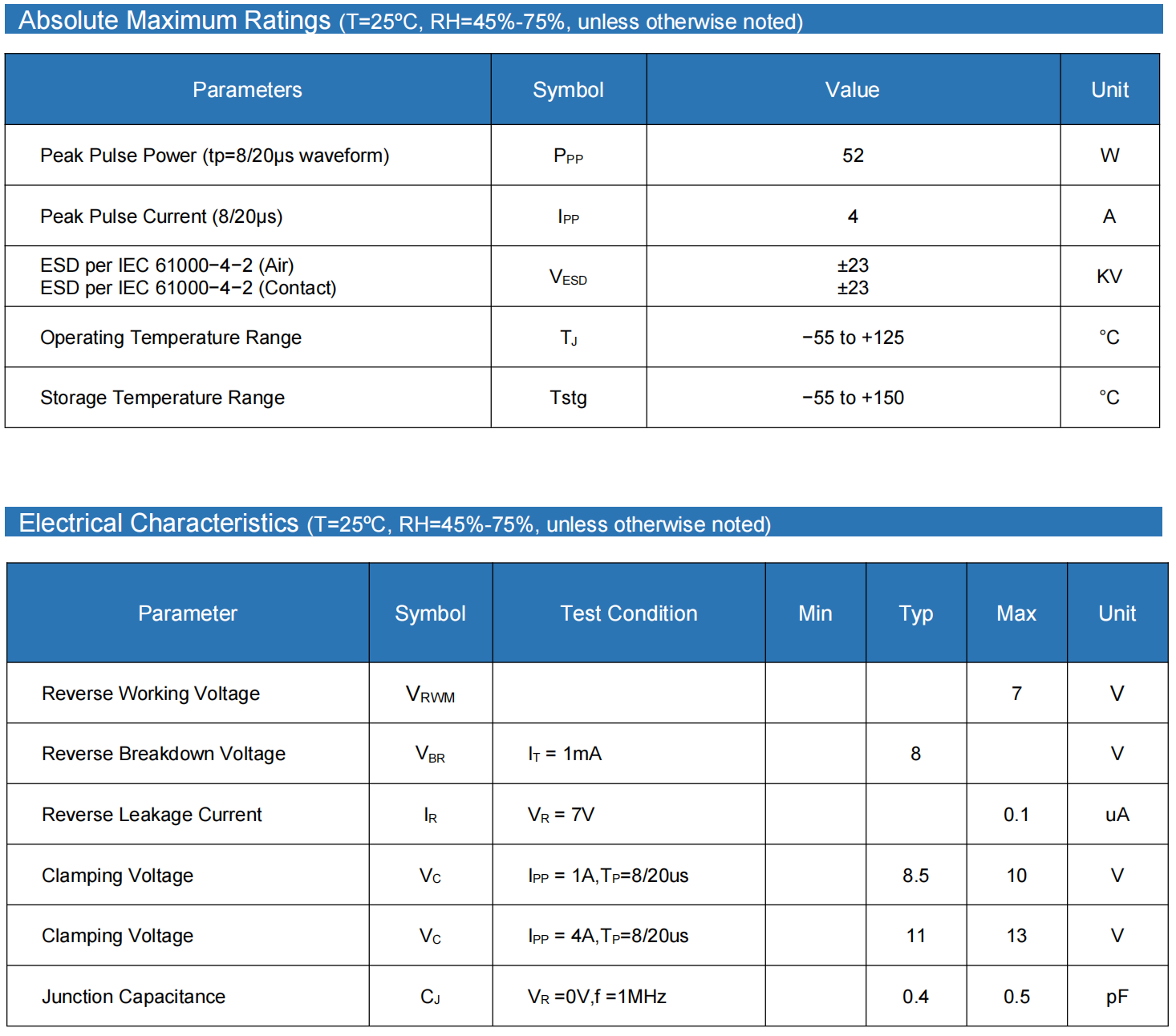

SEU0731P1｜单向 ESD 二极管

  • 类型：单向

  • 结电容：典型 0.4pF，Max 0.5pF

  • ESD 防护：IEC61000-4-2 ±23kV（空气 / 接触）

  • 峰值脉冲电流：4A（8/20μs）

  • 封装：DFN1006-2L 无引脚小型化

核心亮点

  • SEU0721P1：≤0.3pF，极致抑制信号劣化，完美适配 USB4、PCIe、MIPI 等高灵敏度差分接口。

  • SEU0731P1：≤0.5pF，兼顾高速与成本，适合单端高速 I/O 与通用高速接口。

低钳位 + 低漏电流，保护更可靠

  • 双向款：4A 下钳位电压典型16.5V

  • 单向款：4A 下钳位电压典型11V，更低钳位、更稳保护

  • 漏电流低至0.1μA/1μA，系统功耗更优

高等级 ESD，满足车规 / 消费 / 工业

两款均达到：

  • IEC61000-4-2 ±23kV（空气 / 接触）

  • 宽温工作：-55℃ ~ +125℃

  • RoHS、UL 94V-0、无铅绿色塑封料

DFN1006-2L 微型封装，高密度布局

超小体积、低寄生电感

贴近连接器摆放，不占用空间

适合手机、笔电、车载、相机等轻薄化设计

典型应用原理图

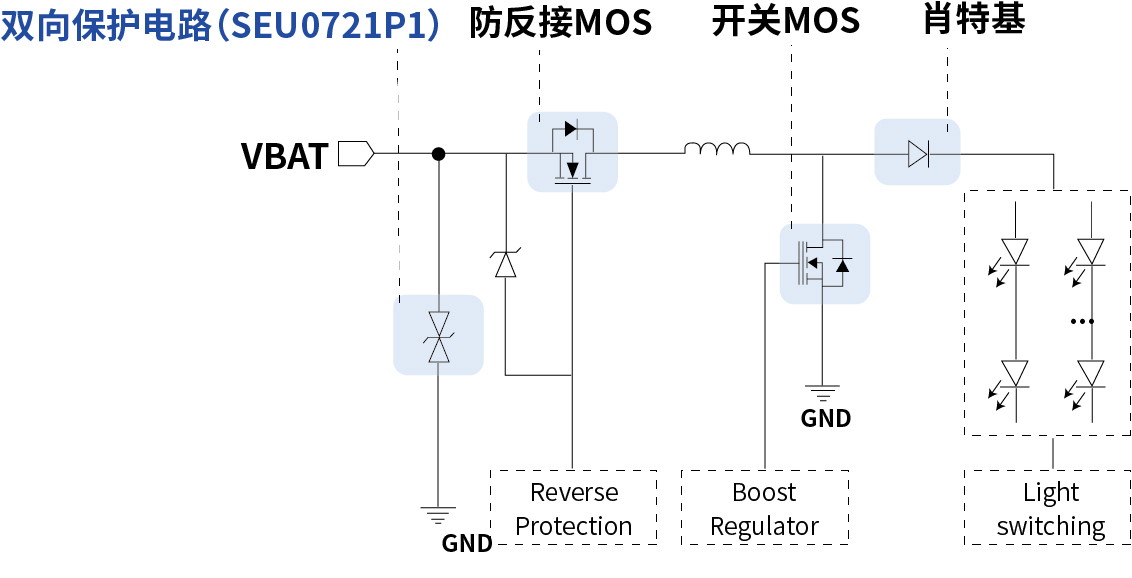

双向保护电路（SEU0721P1）

适用于：USB4/USB3.x、PCIe、LVDS、MIPI、车载 SerDes 等差分高速信号

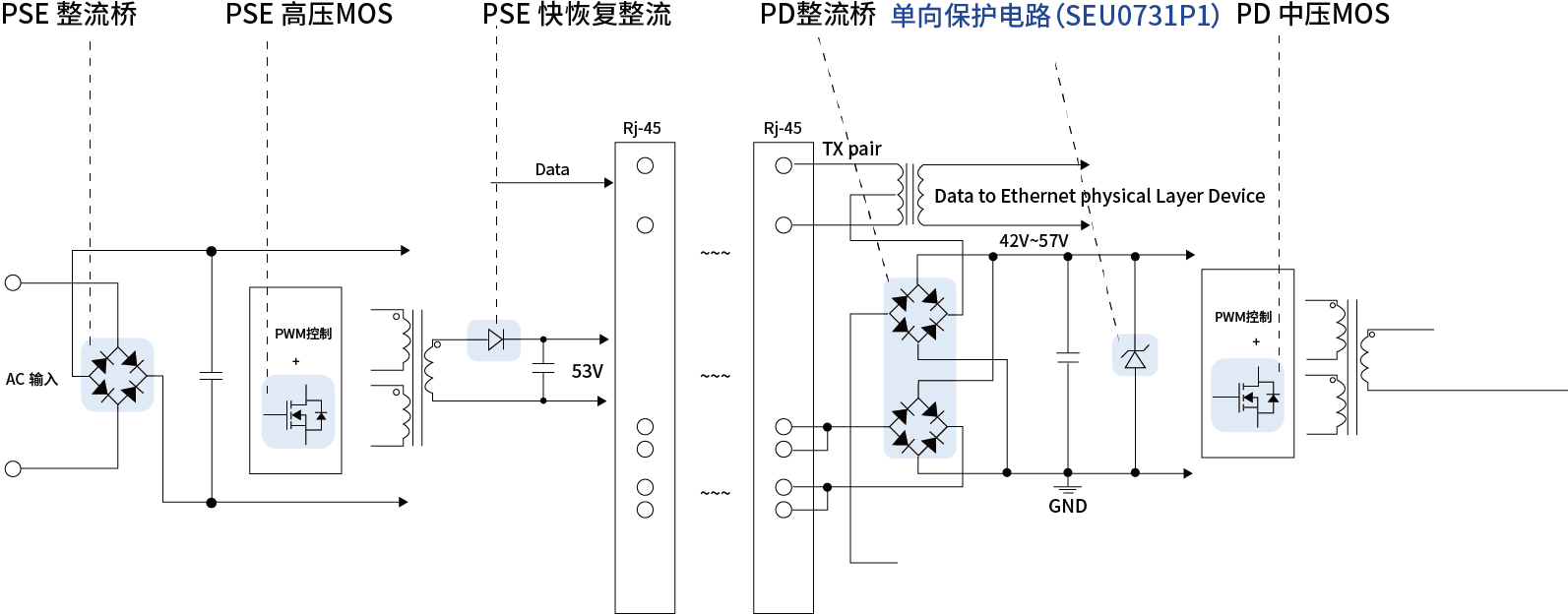

单向保护电路（SEU0731P1）

适用于：单端高速 I/O、HDMI、音频、传感器、通用高速信号

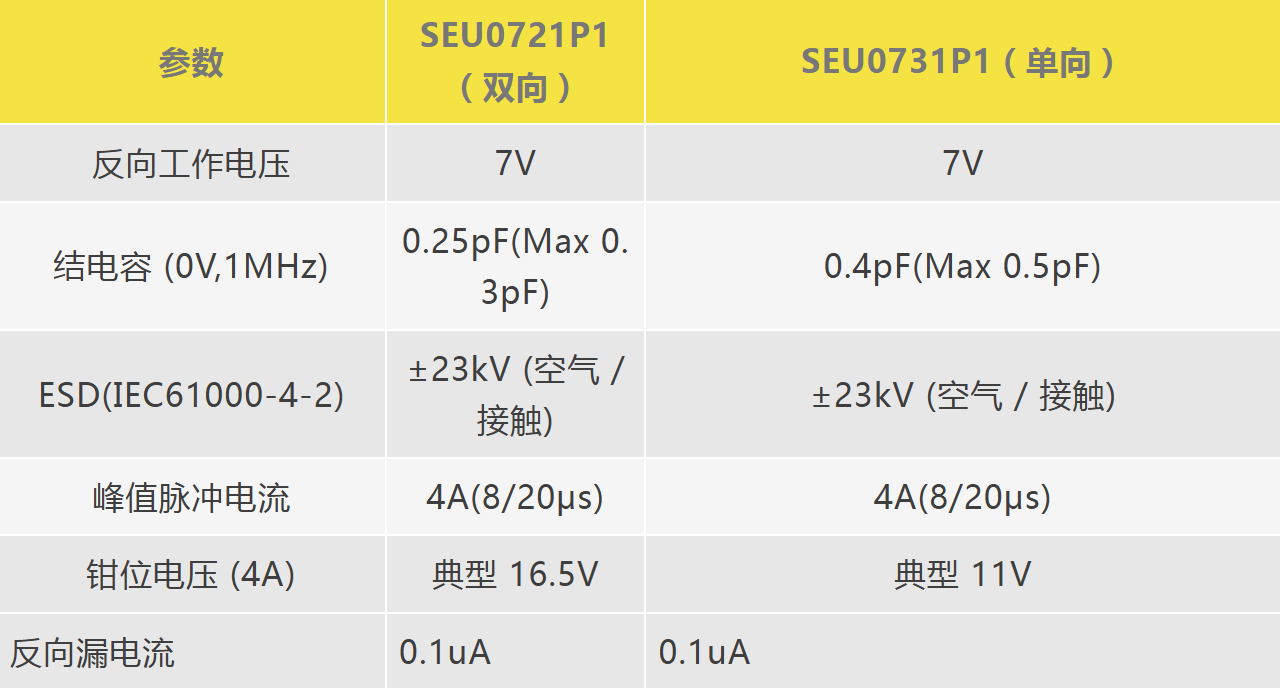

关键参数对比表

应用领域

完美覆盖10Gbps + 高速接口：

  • USB4 / USB3.x / Thunderbolt 4

  • HDMI / DisplayPort / PCIe

  • MIPI D-PHY / C-PHY / LVDS

  • 车载 SerDes、车载以太网（10/100/1000Mbps）

  • 手机、笔电、平板、相机、便携仪器、车载设备、工业终端
